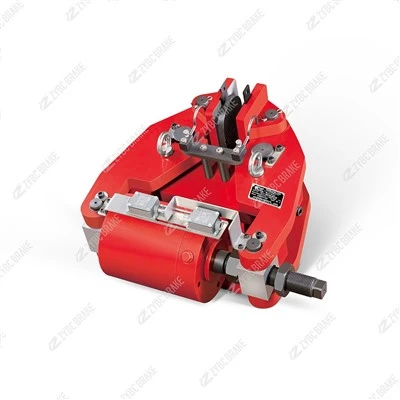

SBD-A-1600*30IRL Freno de seguridad





1. Interpretación del modelo y función central

El código de modelo del SBD-A-1600×30IRL refleja directamente sus parámetros de diseño y orientación funcional, lo que facilita una rápida combinación de equipos:

Segmento de modelo	Significado
SBD	Diseño de freno de seguridad (tipo-a prueba de fallos, con resorte-enganchado)
A	Serie estándar (optimizada para aplicaciones industriales generales-de servicio pesado)
1600	Diámetro del disco de freno compatible: 1600 mm (par y desgaste del disco equilibrados)
30	Grosor del disco de freno compatible: 30 mm (alta-resistencia,-resistente al desgaste)
I	Actuación integrada (diseño integrado de cilindro hidráulico y pinza)
RL	Orientación de montaje: compatible con doble derecha-izquierda-(instalación flexible)

Sus funciones principales están diseñadas para-escenarios críticos para la seguridad:

Parada de emergencia: Desacelerar o detener rápidamente la maquinaria en menos de 0,5 segundos o igual bajo carga nominal (p. ej., exceso de velocidad del polipasto, bloqueo del transportador).

Mantenimiento de carga estática: Asegurar cargas pesadas (por ejemplo, minerales levantados, contenedores) en su lugar durante tiempos de inactividad, mantenimiento o cortes de energía-evitando movimientos accidentales.

Protección contra sobrecargas y fallas: Participa automáticamente en pérdida de energía, fuga del sistema hidráulico o exceso de velocidad (detectado por sensores), actuando como una barrera de seguridad final para evitar daños o accidentes en el equipo.

---

2. Principio de funcionamiento

El SBD-A-1600×30IRL funciona en unPrincipio-a prueba de fallos (resorte-acoplado, hidráulico-liberado), asegurando la capacidad de frenado incluso si falla el sistema de actuación. Su ciclo de trabajo incluye tres estados clave:

2.1 1. Activación del freno (estado de seguridad)

Cuando la maquinaria está parada, en caso de emergencia o apagada, los resortes internos de disco de alta-tensión (acero de aleación 60Si2MnA) se expanden.

Los resortes empujan las pinzas integradas de doble-lado hacia el disco de freno giratorio, sujetando el disco entre pastillas de fricción de alto-rendimiento.

La fricción entre las pastillas y el disco genera un par de frenado estable (nominal: 160–200 kN·m, según el modelo-), deteniendo el disco o manteniéndolo estacionario.

2.2 2. Liberación del freno (estado de funcionamiento)

Cuando la maquinaria necesita funcionar, el sistema de control suministra presión hidráulica (12 a 20 MPa) a los cilindros hidráulicos integrados en las pinzas.

La fuerza hidráulica supera la tensión del resorte del disco, alejando las pinzas del disco de freno y creando un espacio libre de 0,3 a 0,8 mm.

El disco de freno gira libremente con el eje de la maquinaria, lo que permite el funcionamiento normal (por ejemplo, elevación, transporte).

2.3 3. Respuesta de emergencia (estado de falla)

En caso de pérdida de energía, fuga hidráulica o velocidad anormal, la fuerza de actuación se disipa instantáneamente.

Los resortes de disco se expanden en menos de 0,3 segundos, lo que hace que las pinzas sujeten el disco-generando un par de frenado máximo para detener la maquinaria inmediatamente.

---

3. Estructura central y componentes clave

El SBD-A-1600×30IRL presenta un diseño robusto e integrado con cuatro subsistemas críticos, optimizados para mayor durabilidad y fácil mantenimiento:

3.1 1. Unidad integrada de accionamiento y calibrador (conjunto central)

Calibradores de doble-cara: Pinzas de acero fundido (QT500-7) con cilindros hidráulicos integrados (4 a 6 cilindros por freno), lo que reduce las tuberías externas y los riesgos de fugas.

Almohadillas de fricción de alto-rendimiento: Almohadillas compuestas de cerámica-metálicas con un coeficiente de fricción (μ mayor o igual a 0,42) y resistencia al calor de hasta 550 grados. Las almohadillas están atornilladas para un reemplazo rápido (menos o igual a 20 minutos por juego).

Ajustador de desgaste automático: Un ajustador mecánico que compensa el desgaste de las pastillas (hasta 12 mm), manteniendo una holgura de freno constante sin calibración manual.

3.2 2. Mecanismo de resorte de disco (núcleo de seguridad)

Pila de resorte de disco: Resortes de disco de 60Si2MnA de alta-resistencia dispuestos en paralelo para proporcionar una fuerza de sujeción estable (60–100 kN en total). La pila es reemplazable como unidad para facilitar el mantenimiento.

Manga guía de resorte: Un manguito de acero que garantiza una expansión/contracción uniforme del resorte, evitando atascos y garantizando un acoplamiento confiable.

3.3 3. Sistema de seguridad y detección (núcleo de control)

Interruptores de límite: Dos sensores de posición (uno para "completamente acoplado", otro para "completamente liberado") que envían señales al PLC de la maquinaria. Este control de enclavamiento (la máquina arranca sólo cuando se suelta el freno).

Sensores de desgaste: Sensores inductivos opcionales que detectan el desgaste de las pastillas (quedan menos o igual a 3 mm) y activan alertas de mantenimiento, lo que reduce el tiempo de inactividad no planificado.

Sensores de presión: Supervise la presión del sistema hidráulico, activando el acoplamiento de emergencia si la presión cae por debajo del umbral seguro.

3.4 4. Componentes de montaje y protección (núcleo de durabilidad)

Soportes de montaje ajustables: Soportes de acero con ajuste horizontal/vertical de ±8 mm, simplificando la alineación con el disco de freno durante la instalación.

Cubierta de protección ambiental: Cubierta de acero con clasificación IP65-que protege los componentes internos del polvo, salpicaduras de agua e impactos mecánicos, adecuada para uso en exteriores (puertos) e interiores (acerías).

Revestimiento anticorrosión: Recubrimiento de resina epoxi (80–100 μm) en pinzas y soportes, resistente al agua de mina, niebla salina y polvo industrial.

---

4. Características y ventajas clave

El SBD-A-1600×30IRL destaca por su seguridad, integración y adaptabilidad, con principales beneficios:

4.1 1.Falla-Fiabilidad segura

El diseño con resorte-garantiza el frenado automático en caso de falla eléctrica/hidráulica, lo que elimina los riesgos de descontrol de la maquinaria-críticos para polipastos y grúas de minas.

4.2 2. Diseño integrado y bajas fugas

La pinza integrada y los cilindros hidráulicos reducen las tuberías externas en un 70 %, minimizando las fugas de aceite y mejorando la estabilidad del sistema en entornos hostiles.

4.3 3. Rendimiento de frenado estable

El disco de freno grande (1600 mm de diámetro) y la sujeción de doble-lado garantizan una distribución uniforme de la fuerza, evitando la deformación del disco y manteniendo un par constante (±3 % del valor nominal).

4.4 4.Adaptabilidad al entorno-duro

Funciona en temperaturas de -25 grados a 110 grados y resiste el polvo, la humedad (menos o igual al 95%) y la niebla salina.

La protección IP65 y el revestimiento anticorrosión-garantizan un rendimiento confiable en minas, puertos y acerías.

4.5 5. Fácil mantenimiento y larga vida útil

Los componentes modulares reemplazables (almohadillas, pilas de resortes) reducen el tiempo y los costos de mantenimiento.

Las pastillas de fricción tienen una vida útil mayor o igual a 15.000 horas de trabajo; Los resortes de disco y los sellos duran más o igual a 8 años en funcionamiento normal.

---

5. Aplicaciones típicas

El SBD-A-1600×30IRL está específicamente-diseñado para maquinaria pesada-de trabajo pesado y de seguridad crítica en todas las industrias:

Industria Minera: Frenos de emergencia para polipastos mineros (subterráneos/sobre-tierra) y cintas transportadoras-de larga distancia-que soportan ambientes polvorientos y húmedos.

Maquinaria Portuaria: Frenos de seguridad para-grúas pórtico montadas (RMG) sobre rieles y polipastos de contenedores-que proporcionan un frenado estable para cargas de contenedores pesados ​​(de 20 a 60 toneladas).

Industria metalúrgica: Frenos para accionamientos de laminadores de acerías y carros de transferencia de cucharas-que resisten altas temperaturas y garantizan un posicionamiento preciso.

Transportadores-de servicio pesado: Frenos de seguridad para transportadores de materiales a granel (cemento, piedra caliza) en centrales eléctricas y canteras-deteniéndose rápidamente durante bloqueos.
