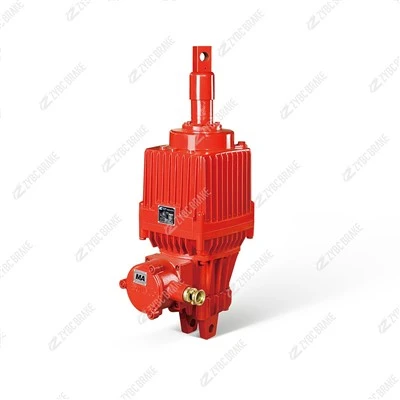

Empujador hidráulico antideflagrante BEd50/6 – 500N/60 mm
Descripción general del producto La serie BEd es un diseño derivado de EMG Eldro{0}}alemán, producido localmente y cumple totalmente con DIN15430 (internacional) y GB3836/JB/T 10603-2006/Q/ZYBC (nacional). El BEd50/6 integra un motor antideflagrante + bomba centrífuga + cilindro en una carcasa compacta de aluminio -...
Descripción
Descripción general del producto
La serie BEd es alemana.EMG Eldro-derivadodiseño, producido localmente y totalmente compatible conDIN15430(internacional) yGB3836/JB/T 10603-2006/Q/ZYBC(nacional). El BEd50/6 integra unmotor antideflagrante + bomba centrífuga + cilindroen una carcasa de aluminio compacta - energizada, el impulsor genera aceite a presión, el pistón se extiende hasta la carrera preestablecida y mantiene el empuje; de-desenergizado, la presión colapsa y el resorte de freno externo retrae la varilla.
2.1 Cinco ventajas estructurales
Motor clase F-no-inmersoLos devanados - están completamente separados del aceite hidráulico, lo que elimina el modo de falla del devanado-envejecido/quemado-en aceite común a la antigua familia BYT1 sumergida en aceite-. La clasificación de 275 W (Ex dⅡCT4) / 240 W (Ex dⅠ) funciona en ambientes calurosos de manera confiable.
Carcasa ignífuga de aluminio fundido.- más ligero y con mejor disipación de calor/resistencia a la corrosión que el BYT1 de hierro fundido-, ideal para túneles mineros húmedos y plantas químicas costeras.
Cobertura doble Ex - Ex dI Mbpara carbón subterráneo (metano + polvo de carbón, frentes que no son-excavación);Ex dIIB T4para talleres de gases-inflamables IIA/IIB. Los archivos de certificación completos se envían con la unidad para su archivo-al departamento de seguridad.
Cámara de aire de equilibrio-incorporada- la presión interna del aceite se mantiene equilibrada en cualquier orientación, lo que permiteMontaje libre de 0 a 180 grados(vertical, horizontal, inclinado) sin el problema de pérdida de-empuje de bloqueo-de aire de los propulsores tradicionales. No se realizan modificaciones de soporte en la mayoría de las modificaciones.
IP65 completamente sellado- caja de conexiones ignífuga + prensaestopas impermeable bloquean la humedad de la mina, el polvo de carbón y los vapores químicos. Los sellos dobles en el eje y-la varilla de empuje extienden drásticamente la vida útil del sello.
2.2 Dónde encaja
BEd50/6 es el propulsor de liberación paraFrenos de disco y tambor a prueba de explosión-BYWZ, BYWZ4, BYWZ5, BYWZ8/9 y YWZP, y a través de un simple varillaje de palanca también impulsa alternativas, rotativas y oscilantes (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
Especificaciones técnicas
Los valores son los datos clasificados por el fabricante (consistentes con varias{0}}fuentes). Los elementos relacionados con la configuración-deben confirmarse con el pedido real/certificado Ex.
| BEd50/6 - Parámetros clasificados | |||
|---|---|---|---|
| Empuje nominal | 500 N (±20%) | Carrera nominal | 60 milímetros |
| Fuerza del resorte del freno | 460 N | Tiempo de acción, subida/bajada. | 0.62 s / 0.61 s |
| potencia nominal | 240 W (Ex dⅠ) /275 W(Ex dⅡCT4) | Corriente nominal | 1.2 A @ 380 V |
| Frecuencia de funcionamiento | 1500 ciclos/h | Deber | S1 continuo + S3 intermitente |
| Tensión nominal | 380 V (opciones: 127/220/660/1140 V) | Frecuencia | 50 Hz (60 Hz bajo pedido) |
| Clase de aislamiento | Clase F-, no-inmerso | Protección | IP65 |
| Marcado Ex | Ex d I Mb / Ex d IIB T4 Gb | Peso | 47 kg (Ex dⅠ) /37 kilos(Ex dⅡCT4) |
| Montaje | 0–180 grados (cámara de aire de equilibrio) | Estándar de referencia | GB3836, JB/T 10603, DIN15430 |
Dimensiones de montaje y contorno (mm)
BEd50/6 comparte su envolvente de contorno con BEd80/6. Confirme siempre el dibujo con la unidad de certificado solicitada.
| Tipo | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cama50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| cama30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| Cama80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| Cama121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
