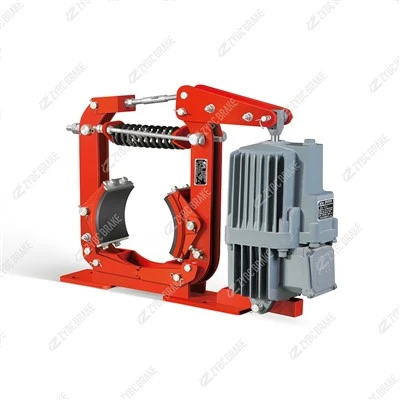

Freno de tambor serie YWZ8-A - YWZ8-160/E23A

ElYWZ8-160/E23Aes un freno de tambor industrial de alto-rendimiento-de servicio medio que pertenece a la serie YWZ8-A mejorada, diseñado para una desaceleración confiable, retención de carga-y control de seguridad de emergencia de maquinaria rotativa pequeña-y mediana. Clasificado como unFreno-a prueba de fallos, accionado por resorte y liberado electrohidráulicamente, presenta las ventajas principales de la serie YWZ8 (disipación de calor mejorada, rigidez estructural) además de optimizaciones de "tipo A-" (resistencia a la corrosión mejorada, mantenimiento modular y compatibilidad con propulsores). La designación del modelo (YWZ8-160/E23A) aclara sus parámetros principales: "YWZ8-A" para la serie mejorada de frenos de tambor de octava generación, "160" para el diámetro del tambor de freno (160 mm), "E23A" para el propulsor electrohidráulico dedicado combinado (variante E23 optimizada para la compatibilidad con YWZ8-A), y cumple estrictos estándares de rendimiento y seguridad industrial. Ampliamente utilizado en la industria general, la metalurgia, la logística y la minería ligera, garantiza un funcionamiento seguro bajo cargas de 150 a 500 toneladas y condiciones de trabajo duras (alta frecuencia, polvo, humedad y fluctuaciones de temperatura). A continuación se muestra un desglose detallado de sus atributos principales, principio de funcionamiento, características clave, aplicaciones típicas y especificaciones técnicas:

1. Interpretación del modelo y función central

El código de modelo del YWZ8-160/E23A refleja directamente sus actualizaciones de diseño, componentes coincidentes y alcance de rendimiento, lo que permite un emparejamiento rápido de equipos:

Segmento de modelo	Significado
YWZ8-A	Serie de frenos de tambor de octava-generación mejorada ("A"=resistencia a la corrosión mejorada, diseño modular, compatibilidad con propulsores dedicados)
160	Diámetro del tambor de freno: 160 mm (tambor de tamaño-mediano para cargas ligeras-a-medianas)
E23A	Propulsor electro-hidráulico dedicado combinado: variante E23 ("A"=optimizada para el diseño de palancas y los puntos de montaje de la serie YWZ8-A)

Sus funciones principales apuntan a una seguridad y eficiencia de alta-confiabilidad para maquinaria-de servicio mediano, abordando demandas industriales mejoradas:

Frenado de alta-frecuencia: desacelera o detiene suavemente la maquinaria durante ciclos frecuentes de arranque-parada (por ejemplo, transportadores logísticos, cabrestantes intermitentes) sin desvanecimiento térmico.

Parada de emergencia: Se produce rápidamente una pérdida de potencia, una falla del propulsor o un exceso de velocidad (mayor o igual al 110% de la velocidad nominal) para evitar que la maquinaria se descontrole y evitar derrames de material o daños al equipo.

Mantenimiento de carga estática: Protege cargas medianas (p. ej., mercancías elevadas de 3 a 12 toneladas, materiales de transporte) durante tiempos de inactividad, mantenimiento o cortes de energía-garantizando cero movimientos accidentales.

Operación resistente a la corrosión-: Se adapta a ambientes húmedos, polvorientos o levemente corrosivos (p. ej., patios de logística costeros, plantas de cemento) mediante actualizaciones anticorrosión tipo A-.

2. Principio de funcionamiento

El YWZ8-160/E23A funciona en unPrincipio-de seguridad (fuerza del resorte para frenar, empuje electro-hidráulico para liberar), heredando las ventajas de gestión del calor de la serie YWZ8 y al mismo tiempo optimizando la transmisión de fuerza para las actualizaciones de tipo A-. Su ciclo de trabajo incluye tres estados clave:

2.1 Activación del freno (estado de seguridad)

Cuando la maquinaria está parada, en caso de emergencia o apagada, los resortes internos de compresión de alta-tensión (acero de aleación 60Si2MnA) se expanden hacia afuera.

Los resortes empujan dos zapatas de freno en forma de arco-para que giren hacia afuera, presionando las almohadillas de fricción resistentes a altas-temperaturas- firmemente contra la pared interna del tambor de freno giratorio.

La fricción entre las pastillas y el tambor genera un par de frenado estable (200–320 N·m), que resiste la rotación del tambor-ya sea deteniendo el eje conectado o manteniéndolo estacionario.

2.2 Liberación del freno (estado de funcionamiento)

Cuando la maquinaria necesita funcionar, se activa el propulsor electro-hidráulico E23A correspondiente. El propulsor convierte la energía eléctrica en empuje hidráulico lineal (230 N) a través de su bomba centrífuga interna y su cilindro.

Este empuje tira del mecanismo de palanca modular integrado (optimización tipo A-), comprimiendo los resortes internos y retrayendo las zapatas de freno hacia adentro. Se crea un espacio libre preciso de 0,3 a 0,6 mm entre las pastillas y el tambor-lo que minimiza la fricción por arrastre y la pérdida de energía.

El tambor de freno gira libremente con el eje de la maquinaria, lo que permite el funcionamiento normal (por ejemplo, movimiento del transportador, elevación del cabrestante).

2.3 Respuesta de emergencia (estado de falla)

En caso de pérdida de energía, fuga de aceite del propulsor o apagado de emergencia, el empuje del propulsor se disipa instantáneamente.

Los resortes comprimidos rebotan en menos de 0,3 segundos o igual, lo que hace que las zapatas de freno vuelvan a-sujetar el tambor-aplicando el freno rápidamente para detener la maquinaria y eliminar los riesgos de seguridad.

3. Estructura central y componentes clave

El YWZ8-160/E23A presenta un diseño modular mejorado con cuatro subsistemas críticos, centrándose en la resistencia a la corrosión, la disipación de calor, la durabilidad y la mantenibilidad (actualizaciones del núcleo tipo A):

3.1 Conjunto de zapata y tambor de freno (núcleo de fricción)

Tambor de freno: 160 mm de diámetro, fabricado en fundición gris HT300 (alta resistencia, buena disipación del calor) con una superficie interior templada (dureza HB 220–260). Tiene aletas radiales de disipación de calor integradas (6 a 10 aletas) para acelerar la liberación de calor durante el frenado de alta-frecuencia, evitando la deformación térmica. El tambor se monta en el eje de la maquinaria mediante un bloqueo cónico o chavetero para una conexión segura.

Zapatas de freno: Dos zapatas de acero en forma de arco- (material: Q355) con nervaduras engrosadas (8 mm) para resistir la deformación. Cada zapato está revestido con una almohadilla de fricción compuesta de resina-cerámica (grosor: 14 mm) con baja tasa de desgaste, resistencia a altas-temperaturas (hasta 350 grados) y un coeficiente de fricción estable.

Bisagra para zapatos: Una bisagra de acero fundido con casquillos de latón auto-lubricantes (actualización de tipo A-: revestimiento resistente a la corrosión-en los casquillos) que garantiza un giro suave y reduce el desgaste-extiende la vida útil en un 30 % en comparación con los modelos YWZ8 estándar.

3.2 Mecanismo de accionamiento y resorte (núcleo de potencia)

Propulsor electrohidráulico E23A combinado: Dedicado a la serie YWZ8-A, que proporciona un empuje lineal de 230 N. Integra un motor trifásico AC (380V/50Hz, potencia: 0,18 kW), bomba centrífuga de alta eficiencia y cilindro sellado con sellos FKM (resistente al envejecimiento y corrosión del aceite). La interfaz de montaje del propulsor está optimizada para la disposición de la palanca del YWZ8-A, lo que garantiza una perfecta alineación y transmisión de fuerza.

Resortes de compresión: Dos resortes de acero de aleación 60Si2MnA de alta-resistencia (diámetro: 14 mm) dispuestos simétricamente para proporcionar una fuerza de sujeción uniforme (4,0–5,5 kN). Una tuerca de ajuste hexagonal en el asiento del resorte permite un ajuste-del par de frenado para adaptarse a los diferentes requisitos de carga.

Mecanismo de palanca modular (actualización tipo A-): Dos palancas de acero (material: acero 45#, espesor: 7 mm) con placas de refuerzo soldadas y puntos de conexión desmontables. El pivote de la palanca utiliza un rodamiento de bolas sellado (relleno de grasa-resistente a la corrosión) para reducir la fricción y mejorar la eficiencia de liberación-lo que permite reemplazar fácilmente los componentes de la palanca sin desmontar todo el freno.
