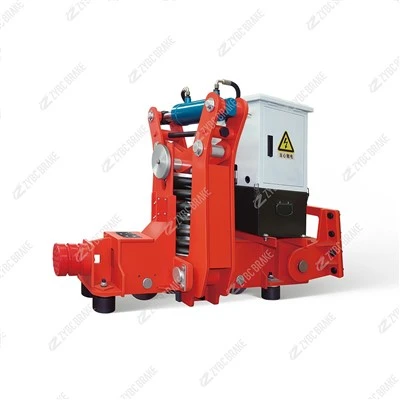

Abrazadera de riel hidráulica serie ZYTJX250

ElAbrazadera de riel hidráulica serie ZYTJX250es un dispositivo de sujeción de riel - liberado hidráulicamente -, accionado por resorte -, hidráulico -, normalmente cerrado, diseñado para grúas montadas en rieles - al aire libre y maquinaria portuaria para proporcionar un frenado confiable - a prueba de viento y antideslizante - durante la operación y el estacionamiento, que presenta una estructura de conexión flotante, diseño de doble guía - - rueda anti - y protección de bloqueo de seguridad. A continuación se muestra un desglose detallado de sus parámetros principales, características estructurales, principios de funcionamiento, aplicaciones, fallas comunes y pautas de mantenimiento.

---

Parámetros técnicos básicos

Parámetro	Valor estándar ZYTJX250
Fuerza antideslizante nominal -	250 kN
Modelos de rieles aplicables	P38, P43, P50, QU70, QU80, QU100, QU120
Presión de trabajo	16 MPa (liberación hidráulica)
Energía de la estación hidráulica	0,75-1,5 kW (3 - fase CA 380 V 50 Hz)
Tensión de control	AC220V 50Hz o 3 - fase AC380V 50Hz
Fuente de fuerza de sujeción	Resortes de disco (a prueba de fallos - normalmente - cerrados)
Protección de la rueda guía	Doble - guía - rueda anti - descarrilamiento
interruptor de límite	IP65, para enclavamiento con mecanismo de desplazamiento
Ambiente de trabajo	-20 grados a +50 grados, sal - resistente a la niebla
Método de montaje	Extremo horizontal - brida de cara
Peso	~280-300 kilogramos
Estándar de cumplimiento	JB/T 10917-2008

---

Características estructurales y de diseño clave

Falla - Seguro normalmente - Diseño cerrado

Los resortes de disco proporcionan la principal fuerza de sujeción; la abrazadera se libera mediante presión hidráulica. En caso de falla eléctrica/hidráulica, los resortes del disco sujetan instantáneamente el riel para evitar el movimiento inducido por el viento -.

La conexión flotante entre la base de la abrazadera y el soporte se adapta a la desviación del riel (±5 mm) durante el desplazamiento de la grúa, lo que garantiza una sujeción estable.

Seguridad anti- descarrilamiento y enclavamiento

Las ruedas guía dobles evitan que la abrazadera se deslice del riel durante la sujeción/liberación, lo que mejora la estabilidad operativa.

Un interruptor de límite con clasificación IP65 - confirma la posición de liberación y se entrelaza con el mecanismo de desplazamiento de la grúa, lo que permite que la grúa se mueva solo cuando está completamente liberada.

Liberación hidráulica y respaldo manual

Los cilindros hidráulicos impulsan el lanzamiento, con poco ruido y acción estable. La estación hidráulica está equipada con una bomba manual para liberación de emergencia en caso de corte de energía, lo que facilita el mantenimiento.

Corrosión - Resistente y duradera

El cuerpo de la abrazadera y los sujetadores están tratados con un revestimiento anticorrosión; El revestimiento de fricción es resistente a la niebla salina - - y al desgaste -, adecuado para puertos costeros y entornos hostiles al aire libre.

---

Principio de funcionamiento

Opera en eldisco - sujeción por resorte + liberación hidráulica + protección de enclavamientomodo:

Estado de sujeción (encendido - apagado/viento - prueba): Cuando la grúa se detiene o pierde potencia/presión hidráulica, los resortes de disco empujan las mordazas de la abrazadera para sujetar el riel, generando una fuerza antideslizante - de 250 kN para evitar el desplazamiento inducido por el viento -.

Estado de liberación (operación): Cuando la grúa está lista para moverse, la estación hidráulica se pone en marcha y el aceite hidráulico empuja el pistón para comprimir los resortes del disco, separando las mordazas del riel. El interruptor de límite envía una señal de liberación - en - lugar y el mecanismo de desplazamiento puede comenzar.

Liberación manual y de emergencia: En caso de falla eléctrica/hidráulica, los resortes de disco sujetan el riel automáticamente. La bomba manual de la estación hidráulica se puede utilizar para soltar la abrazadera para mantenimiento.

---

Aplicaciones típicas

Se instala principalmente en los mecanismos de desplazamiento de grúas montadas sobre rieles - al aire libre, como grúas pórtico, grúas para contenedores en muelles, grúas costeras de barcos - a - y carros de descarga de cintas transportadoras, proporcionando frenado a prueba de viento - durante la operación y protección antideslizante auxiliar - durante el estacionamiento a largo plazo -. Es adecuado para grúas con una carga nominal de 100-300 t y se utiliza a menudo en combinación con cables resistentes al viento y dispositivos de anclaje para una doble seguridad.

---

Tabla de soluciones y fallos comunes

Fenómeno de falla	Posibles causas	Paso - a - Paso Soluciones	Medidas preventivas
No liberar(la grúa no puede viajar)	1. Presión hidráulica insuficiente; 2. Resorte del disco atascado/fatigado; 3. Desalineación del interruptor de límite; 4. Fuga de aceite hidráulico	1. Verifique la presión de la estación hidráulica y reponga el aceite; 2. Limpie la cámara del resorte y reemplace los resortes fatigados; 3. Vuelva a - alinear el interruptor de límite; 4. Inspeccionar los sellos y reemplazar los desgastados.	- Pruebe la presión hidráulica mensualmente; - Reemplace el aceite hidráulico cada 6 meses
Fuerza de sujeción débil(el riel se desliza bajo la carga del viento)	1. Forro de fricción desgastado (menor o igual a 3 mm); 2. Espacio libre desigual entre las mandíbulas; 3. Resortes de disco fatigados; 4. Revestimiento contaminado (aceite/polvo)	1. Reemplace el revestimiento; 2. Ajuste la holgura a 0,5-1 mm; 3. Reemplace el juego de resortes del disco; 4. Limpiar el revestimiento y la superficie del riel con desengrasante.	- Verifique el espesor del revestimiento mensualmente; - Evite fugas de aceite sobre la superficie de fricción
Sobrecalentamiento de la estación hidráulica	1. Funcionamiento - de alta presión - a largo plazo; 2. Filtro de aceite obstruido; 3. Desajuste en la viscosidad del aceite hidráulico	1. Optimice la lógica de control para reducir el tiempo de presión inactiva; 2. Limpiar/reemplazar el filtro de aceite; 3. Utilice aceite hidráulico ISO VG46 (adecuado para -20 grados a +50 grados)	- Limpiar el filtro de aceite trimestralmente; - Monitorear la temperatura del aceite (menor o igual a 60 grados)
Fallo del interruptor de límite(sin señal de enclavamiento)	1. Corrosión por contacto; 2. Cableado dañado; 3. Actuador desalineado	1. Limpiar los contactos y aplicar grasa anticorrosión -; 2. Reemplace los cables dañados; 3. Vuelva a alinear - el actuador para garantizar un disparo confiable.	- Limpie el interruptor mensualmente; - Utilice cables blindados en exteriores
Ruido anormal durante la sujeción/liberación	1. Pernos de montaje flojos; 2. Desgaste de la rueda guía; 3. Deformación de la mandíbula	1. Apriete los pernos M20 a 120-150 N·m; 2. Reemplace las ruedas guía desgastadas; 3. Vuelva a rectificar la mandíbula si la deformación supera los 0,2 mm.	- Apriete los pernos trimestralmente; - Comprobar mensualmente el desgaste de la rueda guía
Fallo de liberación manual	1. Falla de la bomba manual; 2. Bloqueo del circuito hidráulico; 3. Atasco de biela	1. Inspeccionar la bomba manual y reemplazar el sello; 2. Limpiar el circuito hidráulico y eliminar obstrucciones; 3. Lubrique el pivote de la biela.	- Pruebe la liberación manual después de cada mantenimiento

---

Pautas de mantenimiento

Inspección diaria (5-10 minutos/turno): Compruebe si hay fugas de aceite en la abrazadera, la señal del interruptor de límite y el estado de la rueda guía.

Mantenimiento mensual: Mida el espesor del revestimiento de fricción; ajustar la holgura de las mandíbulas; Pruebe la función de bloqueo y la presión hidráulica.

Mantenimiento trimestral: Limpiar el filtro de aceite; lubrique las ruedas guía y los pasadores de biela; Inspeccione el resorte del disco en busca de fatiga.

Mantenimiento anual: Reemplace el aceite hidráulico y los sellos; realice una prueba de fuerza antideslizante 1.2 - veces nominal -; Inspeccione el cuerpo de la abrazadera en busca de corrosión.

---

Resumen

La serie ZYTJX250 es una abrazadera de riel hidráulica de alta - confiabilidad confalla - seguro normalmente - diseño cerrado, doble - guía - rueda anti - protección contra descarrilamiento, yaccionamiento hidráulico de bajo - mantenimiento, lo que la convierte en una solución ideal - a prueba de viento para grandes grúas montadas en rieles - al aire libre, especialmente en áreas costeras y con fuertes - vientos.
