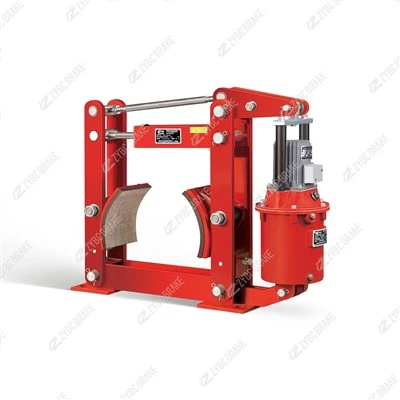

YWZ4-150/25 (YT1) Frenos de tambor electrohidráulicos

YWZ4-150/25 (YT1) Frenos de tambor electrohidráulicos

ElYWZ4-150/25es un servicio medio-Freno de tambor electro-hidráulico. Es un sistema de frenos-con resorte y liberación hidráulica que se utiliza ampliamente en maquinaria industrial. La designación "(YT1)" indica que esta unidad específica está equipada con unPropulsor electrohidráulico serie YT1como actuador, en lugar de la serie Ed que a menudo se encuentra en los modelos estándar YWZ4.

El desglose del número de modelo es el siguiente:

YWZ4:La designación de serie del cuadro de freno (cumple con estándares como JB/T6406-2006).

150:ElDiámetro de la rueda de freno de 150 mm..

25:ElDesignación de empuje/carreradel actuador. En este contexto, corresponde a laYT1-25Z/4propulsor (empuje de 250 N).

💡 Funciones y características clave

Actuador (Serie YT1):

Tipo:ElYT1-25Z/4Es una varilla de empuje electro-hidráulica estándar. Integra el motor, la bomba centrífuga y el cilindro de aceite.

Operación:Cuando se energiza, el motor impulsa el impulsor para crear presión hidráulica, empujando la varilla hacia arriba para comprimir el resorte del freno y liberar el freno. Cuando se corta la energía, la fuerza del resorte empuja la varilla hacia abajo, aplicando el freno.

Empuje:Genera aprox.250 Nde fuerza.

Ataque: 40mm(Estándar para YT1-25).

Mantenimiento-Vínculo gratuito:
Características de la serie YWZ4rodamientos autolubricantesen todos los puntos de pivote principales. Este diseño elimina la necesidad de engrase manual, reduce el desgaste y garantiza un funcionamiento suave y consistente.

Mecanismo de ecualización de enclavamiento:
El freno incluye un enlace mecánico que garantiza que ambas zapatas de freno (pastillas) se retraigan y se apliquen.igualmente. Esto evita que la zapata de freno se arrastre por un lado, lo que reduce el desgaste desigual y la generación de calor.

Ajuste visual del par:
El resorte de compresión principal está alojado en un tubo cuadrado con unescala graduada. Esto permite a los operadores leer y ajustar fácilmente el par de frenado (fuerza del resorte) sin necesidad de herramientas ni cálculos complejos.

Reemplazo fácil de la almohadilla:
Las zapatas de freno utilizan untarjeta-montada (a presión-)estructura. Esto permite un reemplazo rápido de las pastillas de fricción desgastadas sin desmontar el brazo del freno ni utilizar herramientas especiales.

🏭 Aplicaciones típicas

El YWZ4-150/25 es adecuado para aplicaciones de servicio mediano que requieren una desaceleración o retención confiable:

Grúas y polipastos:Grúas puente y cabrestantes de tamaño pequeño a mediano.

Transportadores:Cintas transportadoras para manipulación de materiales.

Metalurgia y Minería:Sistemas de frenado de maquinaria en general.

Maquinaria Portuaria:Equipos-de carga y descarga ligeros.

📋 Especificaciones técnicas generales

Nota:Si bien la serie YWZ4 a menudo se combina con propulsores de la serie Ed (por ejemplo, Ed23/5), laYWZ4-150/25 (YT1)utiliza específicamente elYT1-25Z/4. Estos dos tipos de propulsores (Ed vs. YT1) tienen diferentes dimensiones de montaje y características eléctricas. Al reemplazar el propulsor, asegúrese de comprar elYT1-25Z/4modelo para que coincida con las conexiones existentes del marco del freno.
