Frenos de seguridad de la serie SBD-A

ESQUEMA Y DIMENSIÓN DE INSTALACIÓN

Nota: Las dimensiones en soporte se utilizan en SBD315-A.

DIAGRAMA DE INSTALACIÓN

Diagrama de instalación Diagrama de instalación
● Par de frenado: M=μ * d1 * F (Nm) (
● Init: u-el valor del coeficiente de fricción μ=0.36
d1 diámetro de fricción del disco d1=D-135 (mm)
o D-155 (mm) (el filtro se usa especialmente en SBD315-A)
F-fuerza de sujeción total (KN)
● Notas: 1) Diámetro del disco D-Brake para Φ800≤ΦD≤Φ1800 (mm)
2) d2 -d2=máx. tambor permitido o diámetro del cubo d2=D- 270 (mm)

MARCA DE PEDIDO

EJEMPLO DE PEDIDO

● SBD250-A-1600 * 30 IRL significa que su fuerza de sujeción nominal es 250KN con interruptor de límite de liberación y freno de seguridad tipo A de instalación Iversion. El diámetro del disco de freno es de 1600 mm y el grosor del disco es de 30 mm.

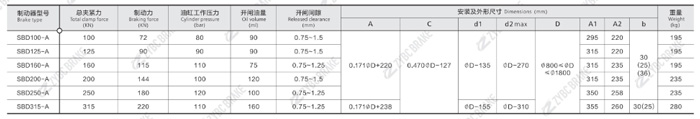

DATOS TÉCNICOS Y DIMENSIONES DE LOS FRENOS DE SEGURIDAD DE LA SERIE SBDO-A

Nota: Los tipos originales de frenos de seguridad de la serie SBD-A son SBD.
