FRENOS DE TAMBOR NEUMÁTICO SERIE QW, QWZ5

SOLICITUD
● Los frenos de tambor neumáticos de la serie QW, QWZ5 se pueden utilizar ampliamente para diversos mecanismos de desaceleración y parada / frenado de varias máquinas de elevación, transporte de correa, manejo de puertos, metalúrgica y de construcción que están equipadas con fuente neumática en el sitio.

CARACTERISTICA PRINCIPAL
● El dispositivo de equilibrio de espacio libre de la zapata entrelazada y el dispositivo de alineación automática de la zapata igualan constantemente el espacio libre de las zapatas de freno en ambos lados y hacen innecesario el ajuste, evitando por completo el forro del freno que se adhiere a un lado de la rueda del freno.
● Los puntos de las bisagras principales están equipados con un cojinete autolubricante, lo que hace que la transmisión sea altamente eficiente y de larga duración.
La lubricación es innecesaria durante la operación.
● El tubo de resorte cerrado protege el resorte de daños y contaminación.
● El forro del freno tiene una estructura montada en la tarjeta y totalmente conformada, que es fácil y rápida de reemplazar.
El forro de freno de varios materiales, como sustancias semimetálicas (sin asbesto) duras y semiduras, blandas (sin asbesto) están disponibles para que el cliente elija.
● Se adoptan nuevos tipos de cilindros de aire, que funcionan de manera aguda y tienen una larga vida.
● El freno se cierra en caso de falla de energía (Principio a prueba de fallas). Frenado por el poder de la primavera. Lanzamiento neumático.

ST ANDARDS CUMPLE
● Las dimensiones y los parámetros de par de frenado de los frenos de la serie QW cumplen con el estándar JB / T6406-2006 y DIN15435, los requisitos tecnológicos cumplen con el estándar JB / T6406.2006 (Tabla 1).
● Las dimensiones y los parámetros de par de frenado de los frenos de la serie QWZ5 cumplen con el estándar GB6333-86, los requisitos tecnológicos cumplen con el estándar JB / T6406-2006 (Tabla 2).

CONDICIÓN DE USO
● Temperatura ambiente: -20 ℃ - +50 ℃
● Humedad relativa: ≤90%
● Presión de aire de funcionamiento: 0.5-0.7Mpa
● Servicio operativo: intermitente (S3- 60%, 1200 veces por hora) y continuo (S1)
● Los requisitos especiales se pueden discutir antes de la producción.

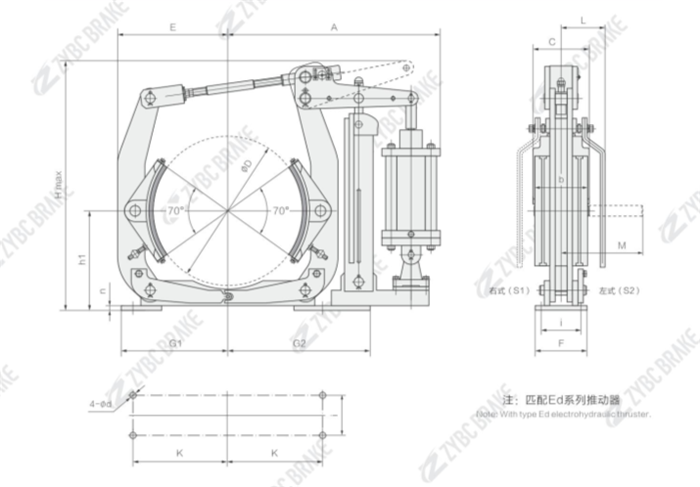

ESQUEMA Y DIMENSIÓN DE INSTALACIÓN

OPCIONES Y ACCESORIOS (SELECCIÓN)

● El forro de freno de varios materiales está disponible para elegir, incluida la sustancia semimetal (sin asbesto) dura y semidura, blanda (incluido el asbesto).
● Interruptores de límite y dispositivos de monitoreo para (K1 o K2).
● Palanca de liberación manual (S1 o S2).
● K3 Interruptor de límite de desgaste del revestimiento, equipado con señales que indican que el desgaste del revestimiento alcanza el límite.
(nota: el dispositivo de autocompensación debe estar equipado en la aplicación M).
● Dispositivo de autocompensación de desgaste (M), que realiza una autocompensación interminable del espacio libre de la zapata y el par cuando se desgasta el forro.

MARCA DE PEDIDO

EJEMPLO DE PEDIDO

● QW315-50
QWZ5-315 / 50-M.S1.K1. K3

DATOS TÉCNICOS Y DIMENSIONES DE LOS FRENOS DE TAMBOR QW SEIES

● Notas: Se adoptarán cilindros de carrera corta para la hélice 630 o superior. Los tipos funcionarán.
● Se debe conservar el tamaño del tipo y estructura específicos.

DATOS TÉCNICOS Y DIMENSIONES DE LOS FRENOS DE TAMBOR DE LA SERIE QWZ5

● Notas: Se adoptarán cilindros de carrera corta para la hélice 630 o superior. Los tipos funcionarán.
● Se debe conservar el tamaño del tipo y estructura específicos.
